Convention
Une flèche de dépendance A -> B signifie que A dépend de B.
Étude d’impact : les étapes
-
Sélection des éléments
Choisissez les éléments de votre SI que vous souhaitez analyser. -
Niveau d'impact
Définissez jusqu’à quelle profondeur explorer les impacts (en parcourant les flèches entrantes et/ou sortantes). -
Afficher
Activez ou masquez les 5 types de dépendances selon ce que vous voulez observer.
Sélection des éléments
Choisissez les éléments initiaux de votre étude. C'est à partir de cette Sélection que l'étude de dépendance sera faite.
Impact
- 0 : seules les dépendances entre les éléments de votre Sélection apparaissent.
- 1 : inclut aussi les éléments directement liés (flèche sortante ou entrante).
- n : ajoute tous les éléments accessibles en parcourant n flèches (sortantes ou entrantes).
Afficher
Vous pouvez afficher ou masquer un ou plusieurs des 5 types de dépendances.
nota bene : masquer un type de dépendance interrompt également le parcours en profondeur de niveau d'impact pour ce type.
Exemple en vidéo
Plus de détails
- Visualisation multi-couches
L'un des aspects les plus innovants de cette interface est sa capacité à représenter les impacts à travers différentes couches du SI. Par exemple, en examinant un serveur spécifique, vous pouvez déterminer quels composants d'infrastructure, quelles applications ou quelles tâches métier sont directement ou indirectement affectés. Cette approche holistique facilite la prise de décision en offrant une vision stratégique des dépendances.

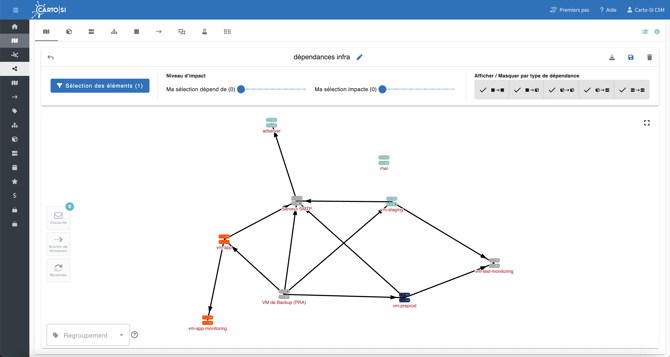

- Résultat de l'étude d'impact (Niveau d'impact) :
Après avoir choisi votre "Sélection des éléments", celle-ci s'affiche. Vous pouvez ensuite déplacer les curseurs de "Niveau d'impact" afin de découvrir les dépendances de votre sélection initiale avec le reste du SI.
À savoir : les éléments ramenés par le "Niveau d'impact" ne tiennent pas compte des filtres de date que vous auriez pu appliqué à votre "Sélection des éléments" initiale. Les applications du futur (dont la date de mise en service est postérieure) liés à votre sélection initiale sont ramenés par l'impact, ceci afin de ne pas passer à coté d'éléments d'information importants. Idem pour le passé.

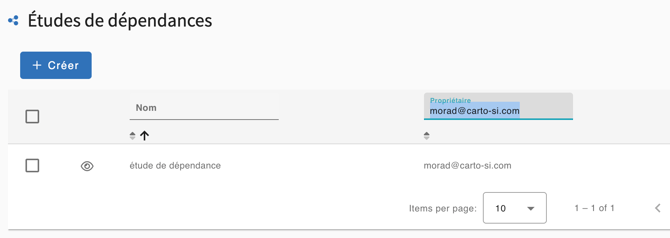

- Le partage des vues :
Le tableau est par défaut filtré pour afficher uniquement les vues que vous avez créées.
Pour afficher les vues de vos collaborateurs, supprimez simplement le filtre sur la colonne "Propriétaire".
