L'étude d'impact

Conventions

Une flèche droite représente une dépendance.

A ➞ B signifie que A dépend de B.

Une flèche courbe représente un flux.

A ➥ B signifie que A envoie des données à B.

Une étude par étape

Sélection initiale
Choisissez les éléments de votre SI que vous souhaitez analyser. C'est le point de départ de votre étude d'impact.
Impact
Définissez jusqu’à quel niveau explorer les impacts (c'est le parcours des flèches entrantes ou sortantes à partir de votre sélection initiale).

Choisissez le type de dépendance à explorer.
Options d'affichage
Affichez ou masquez pour compléter ou alléger l'affichage.

Sélection initiale

Choisissez les éléments initiaux de votre étude.

C'est à partir de cette Sélection initiale que l'étude d'impact sera faite.

Exemple de filtres :

- Je veux les applications nommées Trello et Jira.

Applications : Nom : Égal à : Trello, Jira

- Je veux voir où on retrouve la donnée Nationalité.

Données : Nom : Égal à : Nationalité

- Je veux les serveurs cloud AWS.

Composants techniques : Hébergement : Égal à : cloud AWS

Impact

L'exploration prend pour point de départ tous les éléments de votre sélection initiale puis applique le niveau n que vous choisissez entre :

ce dont votre sélection initiale dépend :
- ajoute tous les éléments accessibles en parcourant n flèches de dépendances sortantes
ce que votre sélection initiale impacte :
- ajoute tous les éléments accessibles en parcourant n flèches de dépendances entrantes

Vous pouvez choisir de ne pas explorer un ou plusieurs des 5 types de dépendances.

nota bene : ne pas explorer un type de dépendance stoppe la découverte d'éléments qui y sont liés

Options d'affichage

Basculez sur un affichage des flux :

Masquez ce qui ne vous intéresse pas sur l'affichage :

Exemple en vidéo

Plus de détails

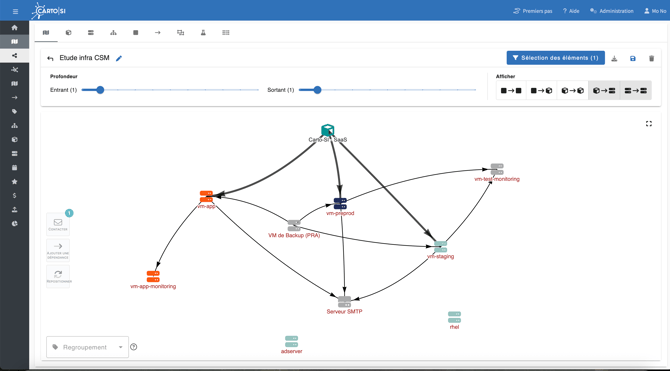

- Visualisation multi-couches

L'un des aspects les plus innovants de cette interface est sa capacité à représenter les impacts à travers différentes couches du SI. Par exemple, en examinant un serveur spécifique, vous pouvez déterminer quels composants d'infrastructure, quelles applications ou quelles tâches métier sont directement ou indirectement affectés. Cette approche holistique facilite la prise de décision en offrant une vision stratégique des dépendances.

- Résultat de l'étude d'impact

À savoir : les éléments ramenés par l'impact ne tiennent pas compte des filtres de date que vous auriez pu appliqué à votre "Sélection initiale". Les applications du futur (dont la date de mise en service est postérieure) liés à votre sélection initiale sont ramenés par l'impact, ceci afin de ne pas passer à coté d'éléments d'information importants. Idem pour le passé.

Vous pouvez masquer les éléments que vous souhaitez dans les options d'affichage.

- Le partage des vues

Le tableau est par défaut filtré pour afficher uniquement les études que vous avez créées.

Pour afficher les recherches de vos collaborateurs, supprimez simplement le filtre sur la colonne "Propriétaire".
